În acest exemplu de configurare a unui home cinema, suntem încântați să prezentăm un proiect finalizat recent într-o locuință nouă. Vom acoperi totul în ceea ce privește echipamentele de cinema și vom discuta despre cameră, echipamente și tratament acustic. În acest articol acordăm o atenție specială modului în care am calibrat cinemaul, inclusiv arătându-vă câteva trucuri pentru a obține maximum din sunetul surround.
Video Home Cinema

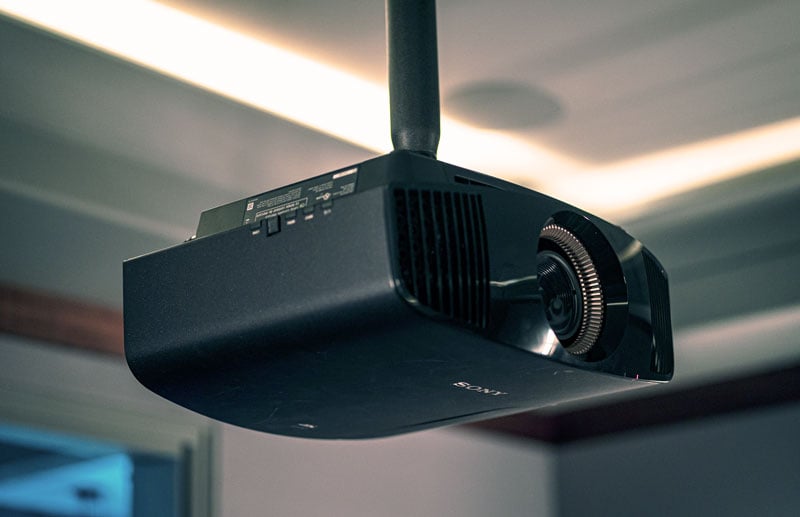

Proiector Home Cinema 4K HDR Sony VPL-VW715ES
Sony VPL-VW715ES are 1.800 de lumeni, dar mai important, are culori și procesare excelente. Deoarece Sony produce camerele folosite pentru filme și deține propriul studio de film, proiectoarele Sony sunt cunoscute pentru calitatea imaginii. În special, în scenele cu mișcare rapidă, nu se observă tremurat sau blocaje. Deoarece tavanele au înălțimea de 3,3 metri, suportul proiectorului coboară exact până la partea de sus a ecranului pentru a obține cea mai bună imagine posibilă. Am integrat calcule în instrumentul de proiectare a home cinemaului care arată unde să montăm proiectorul. Am adăugat recent și capacitatea de a calcula toate liniile de vizibilitate pe baza înălțimii și adâncimii platformelor de ridicare, astfel încât să știm la ce înălțime să montăm ecranul pentru impact maxim.
Ecran de Proiecție Home Cinema
Pentru acest cinema, folosim un ecran de 140” acustic transparent 2.35 de la Stewart Filmscreen. Este un Studiotech 130, ceea ce înseamnă că are un factor de amplificare de 1.3, deci cu 30% mai mult decât albul standard.
Audio Home Cinema
Boxe LCR pentru Home Cinema
Primele trei boxe sunt toate Bowers & Wilkins CWM 7.3 S2 In-Wall, care sunt excelente pentru cinematografe încorporate. Vin cu cutii de rezonanță care îmbunătățesc basul și reduc transmiterea sunetului în afara camerei de cinema. Fiecare are un tweeter de 1” din dome de carbon, un difuzor de mijloc de 4” din con de continuum și două difuzoare de bas de 6” din aerofoil. Ca regulă generală, când aloci bugetul, îți dorești cele mai bune boxe frontale stânga, centru și dreapta pentru home cinema-ul tău și apoi boxe de surround, spate și atmos cu tweetere și timbru potrivite.
Boxe Surround Spate
Pentru boxele surround spate, am folosit Bowers & Wilkins CWM 7.5 S2 In-Wall. Acestea au același tweeter de 1” din dome de carbon și un difuzor de 5” din con de continuum pentru mijloc și bas. În acest caz, nu vezi boxele de surround deoarece le-am acoperit cu panouri acustice de lungime completă, îmbrăcate în material transparent acustic ca parte a configurării de home cinema. Folosind acest proces, am decupat materialul absorbant acolo unde sunt boxele. Utilizăm această tehnică atunci când clienții doresc un aspect curat cu boxele ascunse complet. Panourile funcționează ca elemente estetice și acustice în cameră.
Boxe Atmos
Canalele atmos pentru acest home cinema utilizează Bowers & Wilkins CCM 7.5 S2 In-Ceiling cu același tweeter de 1” din dome de carbon și un con de 7” pentru bas și mijloc. Acestea sunt ideale pentru atmos deoarece sunt unghiulate, astfel încât frontalele redau către spate și cele din spate sunt unghiulate înainte. Această combinație de boxe Bowers & Wilkins este una dintre cele mai folosite în cinematografe deoarece oferă o performanță incredibilă pentru preț – maximizând practic raportul valoare. Vorbim mai mult despre acestea în videoclipurile noastre de prezentare a ofertelor de boxe Bowers & Wilkins pentru tavan și perete.
Subwoofere
Pentru a continua același aspect, am ascuns două subwoofere de perete de 8” JL Audio în pereții frontali. Acestea fac parte din sistemul JL Audio IWS-System 208, care include un amplificator de 600 de wați și două incinte complete pentru bas care se potrivesc într-o traversă obișnuită de 40 cm lățime. Designul este super cool, modul în care se montează în perete și oferă excursie completă pentru woofer-ele de 8”.
AMPLASARE SUBWOOFER CONFIGURARE ȘI CALIBRARE SUBWOOFER
Receiver pentru Sunet Surround
Folosim un receiver Anthem MRX 1140 pentru a alimenta configurația home cinema. Acesta oferă 140 wați pe canal putere continuă, împreună cu ieșiri pentru subwooferele JL Audio. Dacă ești pasionat de cinemauri sau audio, știi că receiverele Anthem au fost epuizate și cu liste de așteptare încă de când au fost lansate. AVclub este cel mai mare vânzător de Anthem din două motive principale. În primul rând, sună uimitor datorită designului excelent, surselor de alimentare și DAC-urilor. Al doilea aspect este software-ul lor de corecție a camerei numit ARC Genesis. Nu putem sublinia suficient cât de impresionant este acest software. Istoric, sistemele bune de calibrare erau extrem de scumpe și foarte complexe. Anthem a reușit să facă acest software foarte prietenos pentru utilizator. Așadar, dacă ești un amator, poți învăța ușor să îți calibrezi propriul sistem. Mulți dintre clienții noștri DIY își dau seama cum să-l folosească fără a ne apela și cei care doresc să meargă la nivelul următor ne sună și le arătăm cum să îl treacă în modul pro și să îl ajusteze la un alt nivel.
Trucuri și Sfaturi de Calibrare
Când îți configurezi receiverul, vrei să setezi mai întâi toate distanțele. Acum, dacă vrei cu adevărat să faci acest lucru corect și ai subwoofere cu procesare digitală, atunci vrei să mărești distanța în receiver pentru a compensa întârzierea în procesorul subwooferului. În acest caz, procesarea JL Audio adaugă 12 milisecunde de întârziere ceea ce se traduce prin adăugarea a 12 picioare la distanță. Când îi spui procesorului că subwooferele sunt cu 12 picioare mai departe decât sunt de fapt, procesorul întârzie apoi toate celelalte boxe cu încă 12 milisecunde astfel încât sunetul subwooferului să ajungă în poziția principală de ascultare în același timp cu celelalte boxe. Dacă nu știi întârzierea în subwooferul tău, consultă videoclipul nostru de calibrare a subwooferului unde îți arătăm exact cum să găsești întârzierea și să aliniez faza subwooferelor.
Acum că avem distanțele corecte, vrem să rulăm optimizarea camerei pe subwoofere dacă acestea o au. În acest caz, subwooferele JL Audio au un sistem de calibrare excelent care este relativ automatizat. Practic, pui microfonul în poziția principală de ascultare și apeși un buton pentru a calibra subwooferele. Făcând acest lucru mai întâi, eliberăm puterea de procesare în Anthem pentru corecția camerei. Dacă îți configurezi propriul sistem sau vrei să revii și să obții maximum dintr-al tău, asigură-te că urmărești videoclipul nostru despre cum să configurezi cel mai bine un receiver care trece prin detaliile acestor pași. Odată ce subwooferele sunt setate, rulăm ARC Genesis pe Anthem. Pentru a face acest lucru, începi cu microfonul în poziția principală de ascultare orientat în sus, cu punctul alb mic orientat în față. Este esențial să te asiguri că ai oprit toate zgomotele suplimentare când rulezi ARC Genesis, inclusiv sistemul HVAC și orice altceva care creează zgomot excesiv. ARC Genesis îți va cere să rulezi tonuri de test cu microfonul în multiple poziții. Amintește-ți că prima poziție este cea mai importantă deoarece va seta nivelurile boxelor. Odată ce ai terminat, ARC îți va arăta curbele înainte și după. Odată ce ai făcut acest lucru, asigură-te să parcurgi rapid tonurile și modele de calibrare audio și video AVclub. Acestea ajustează boxa centrală, setează toate setările video, etc.
Cele mai bune upgrade-uri gratuite audio și video pentru home cinema cu tonuri de test și modele
Odată ce am terminat cu aceste calibrări, ascultăm câteva scene de film pe care le cunoaștem foarte bine pentru configurarea home cinema-ului. Adesea, ne dorim un impact mai puternic de la un foc de armă sau explozie. Pentru aceasta, intrăm în modul pro ARC și creștem puțin câștigul camerei. Majoritatea camerelor sună foarte bine cu aproximativ 3-4db câștig al camerei. Apoi adăugăm o cantitate mică de amplificare a basului adânc. În această cameră, am adăugat doar 1 db de amplificare a basului adânc. Dacă camera are un ecran acustic transparent și boxe B&W ca acesta, vom mări frecvența maximă de corecție până la 20khz față de 5khz implicit deoarece ecranul afectează ușor sunetul și are un efect mai mare la frecvențe înalte. Acest lucru este valabil și pentru materialul transparent acustic care acoperă părțile laterale și spatele. Recalculând curbele până la 20khz, obții imediat o imagine și înalte mai bune. Anthem va lansa o versiune îmbunătățită a Arc Genesis pe care am testat-o în faza beta care include alinierea fazei. Când o vor face, vom lansa un videoclip complet care trece prin cele mai bune practici pentru a obține maximum din ea.
Tratament Acustic

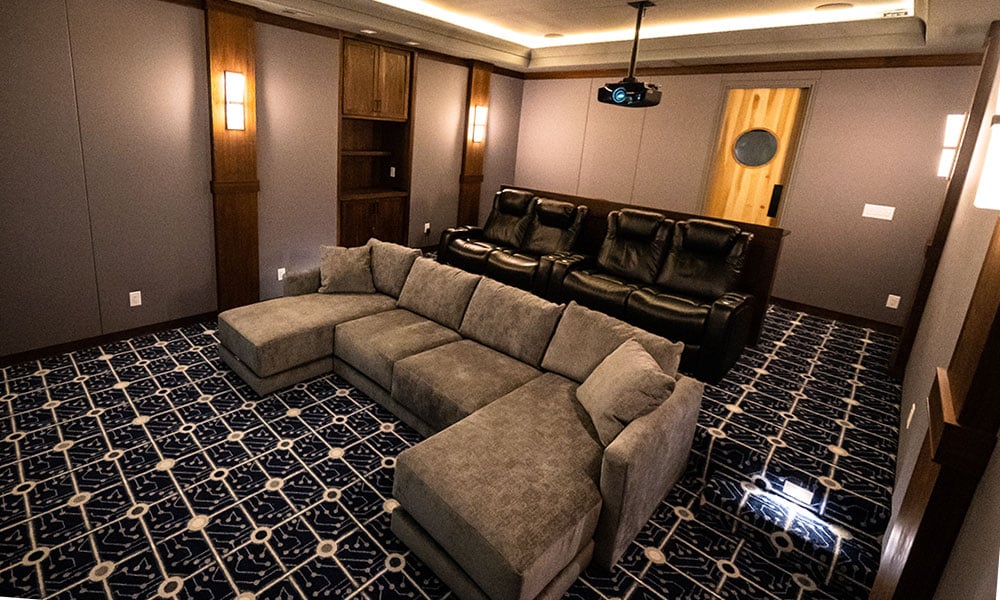

O altă caracteristică importantă în această cameră este utilizarea bunelor principii de tratament acustic. În acest caz, nu vezi părțile laterale deoarece le-am acoperit cu panouri acustice. Am folosit panouri acustice de lungime completă îmbrăcate în material transparent acustic și apoi am decupat materialul absorbant unde sunt boxele. Utilizăm această tehnică când clienții doresc un aspect curat cu boxele complet ascunse. Panourile funcționează ca elemente estetice și acustice în cameră.
Rack A/V

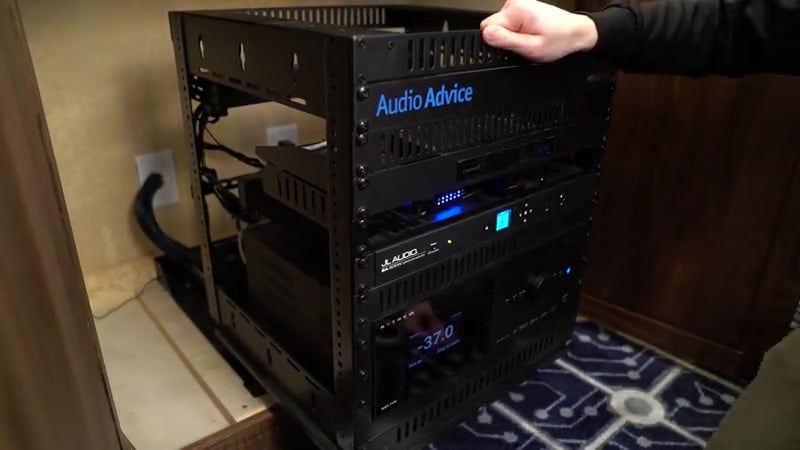

Când ai doar un spațiu mic pentru a plasa un rack, trebuie să găsești soluții inovatoare. În acest caz, echipa noastră a trebuit să lucreze cu un dulap mic situat în interiorul camerei pe peretele lateral. Deoarece acesta este un spațiu atât de strâmt, echipa noastră a proiectat un rack mic cu toate componentele necesare și a așezat rack-ul pe un sistem de șine care să gliseze ușor din dulap. Sub rack se află un buton mic pe care poți apăsa și roti rack-ul cu ușurință pentru a accesa cablurile și intrările fără a te târî în dulap. Acest lucru va permite clientului să facă upgrade-uri viitoare și tehnicienii noștri să deservească sistemul cu ușurință. Verifică videoclipul nostru pentru a învăța cele mai bune practici atunci când proiectezi un rack AV.
Automatizare Control4

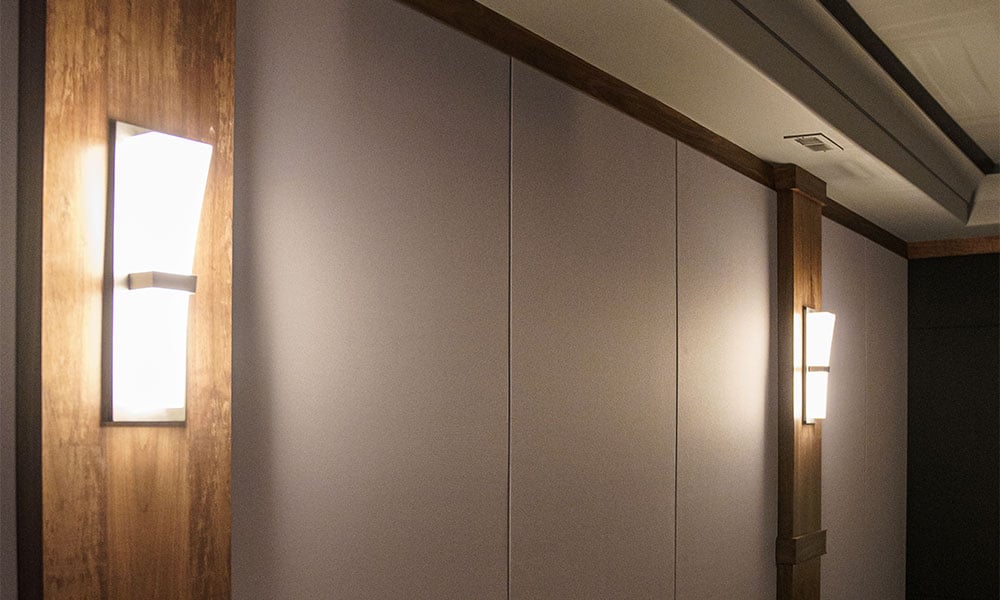

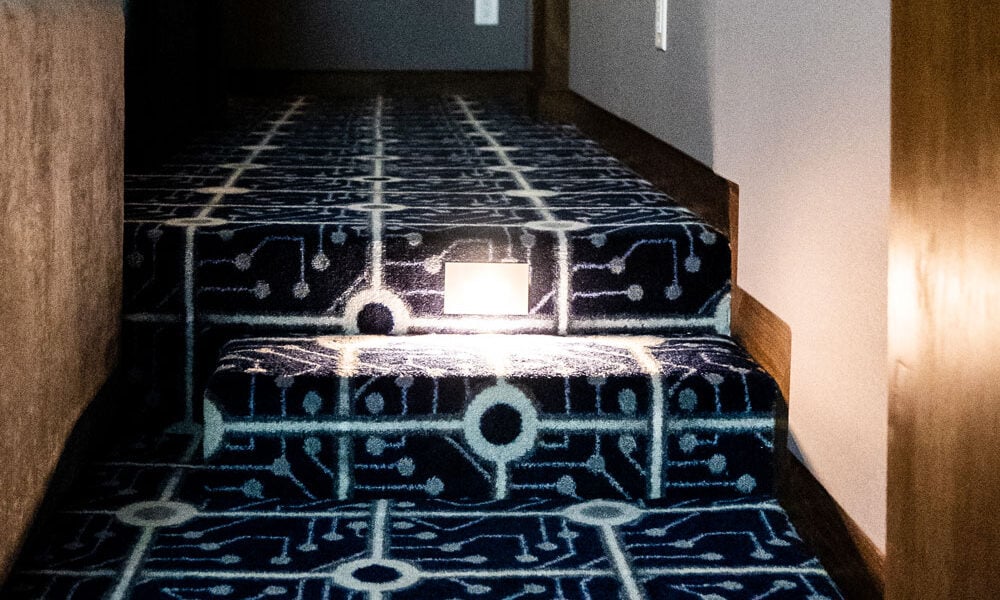

Un sistem bun de control poate adăuga mult într-o cameră, astfel încât toată lumea din casă să poată controla cu ușurință sistemul fără a avea o duzină de telecomenzi. În acest caz, proprietarii pot folosi telefoanele sau telecomanda Control4 260 pentru a-l controla. Pur și simplu apeși butonul de vizionare și sistemul se pornește. Vei observa că avem trei straturi principale de lumini în cameră, ceea ce respectă standardele pe care le descriem în videoclipul nostru despre cele mai bune practici de design pentru home cinema. Avem luminile de plafon pe care le numim iluminat de sarcină. Apoi, avem aplicele care sunt proiectate pentru estetică și ambient. În final, avem luminile de trepte pentru siguranță și iluminat de nivel scăzut pentru vizionarea de filme. Fiecare dintre acestea poate fi controlat separat de la telecomandă, dar mai important, avem scene de iluminat setate care controlează toate luminile împreună. De exemplu, o scenă mai luminoasă pentru a urmări meciul mare cu prietenii sau una mai întunecată pentru vizionarea de filme, și complet închise când părăsești camera.
Sistemul Control4 gestionează totul, de la pornirea procesorului și a proiectorului până la volum și navigare. Deoarece Sony are memorie de obiectiv, putem folosi un singur buton pentru a schimba de la un aspect 16:9 la widescreen pentru vizionarea de filme. Am detaliat mai mult acest aspect în videoclipul nostru despre cum funcționează widescreen-ul, dar ceea ce se întâmplă cu adevărat este că proiectorul face zoom și este proiectată o imagine 16:9 completă, dar deoarece partea de sus și de jos sunt negre, aceasta umple ecranul pentru filme widescreen ca acesta. Și, în final, avem un buton pentru a opri totul.
Concluzii Finale
Dacă te gândești să construiești un home cinema sau să-l actualizezi pe al tău, asigură-te că vizitezi Centrul de Home Cinema, inclusiv designerul nostru 3D gratuit de home cinema unde poți proiecta propriul sistem, vedea multe videoclipuri cu instalații complete ca aceasta și răsfoi galeria noastră de inspirație și videoclipurile educaționale.
